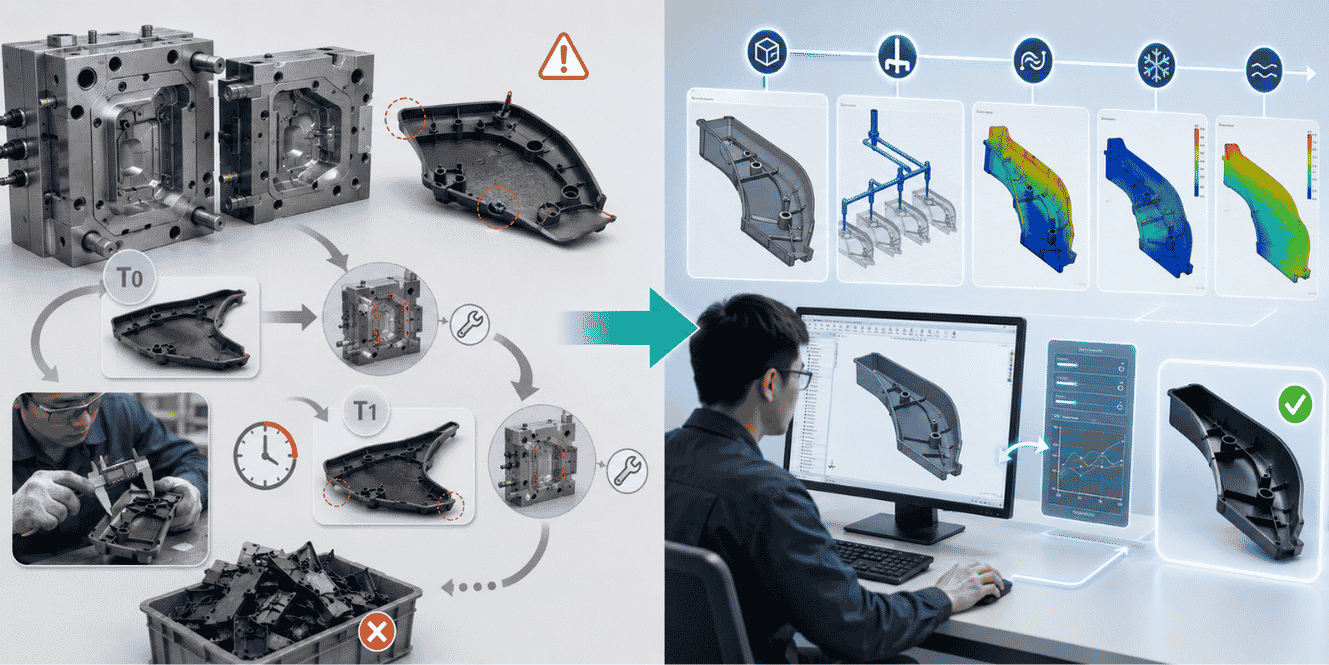

Trong ngành chế tạo khuôn mẫu và sản xuất linh kiện nhựa, chi phí sửa khuôn và thời gian thử khuôn kéo dài là những rủi ro lớn ảnh hưởng trực tiếp đến lợi nhuận doanh nghiệp. Những sự cố như sản phẩm bị cong vênh không lắp ráp được, bề mặt xuất hiện đường hàn mất thẩm mỹ hoặc nhựa không điền đầy lòng khuôn thường chỉ được phát hiện ở giai đoạn thử khuôn thực tế.

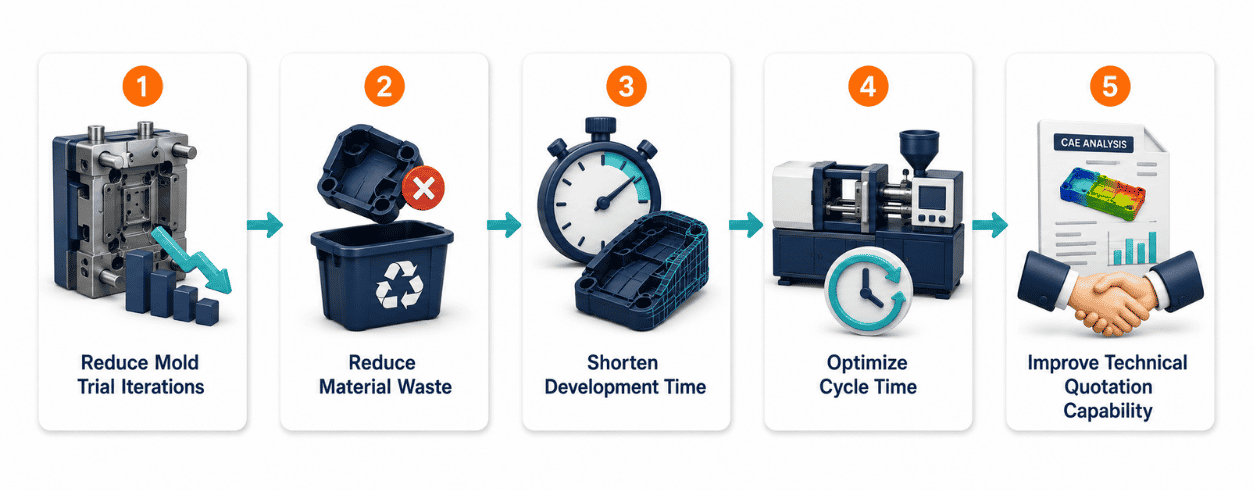

Phần mềm 3D TIMON hỗ trợ đánh giá sớm các rủi ro ép phun ngay từ giai đoạn thiết kế bằng mô phỏng dòng chảy nhựa. Kết quả phân tích giúp kỹ sư thiết kế sản phẩm, kỹ sư khuôn và bộ phận vận hành máy ép phối hợp trong quy trình phát triển sản phẩm:
Số hóa thử nghiệm: Dùng mô phỏng để so sánh các phương án trước khi thử khuôn thực tế, qua đó có thể giảm số lần thử và sửa khuôn.
Cải tiến thiết kế chủ động: Điều chỉnh độ dày thành sản phẩm, kết cấu gân tăng cứng và hệ thống kênh dẫn (runner) dựa trên dữ liệu phân tích trực quan.
Chuẩn hóa thông số máy: Hỗ trợ xác định dải thông số nhiệt độ, áp suất và thời gian giữ áp để kỹ sư kiểm chứng trên máy ép thực tế.

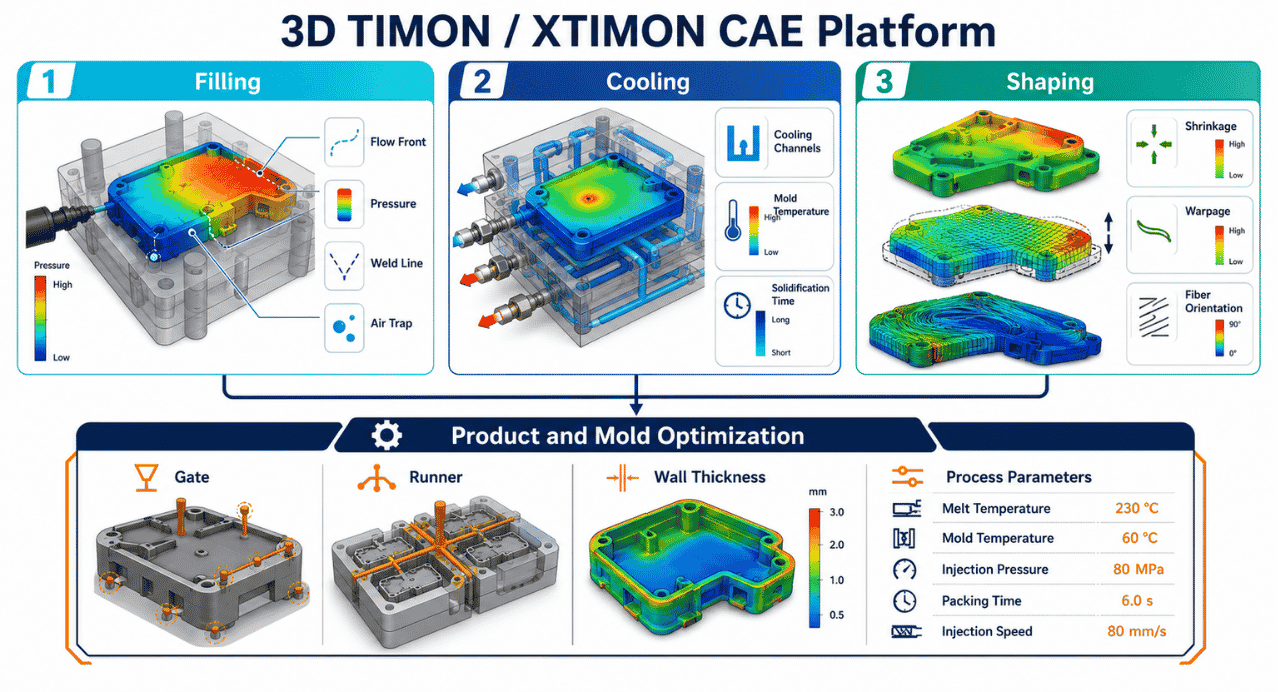

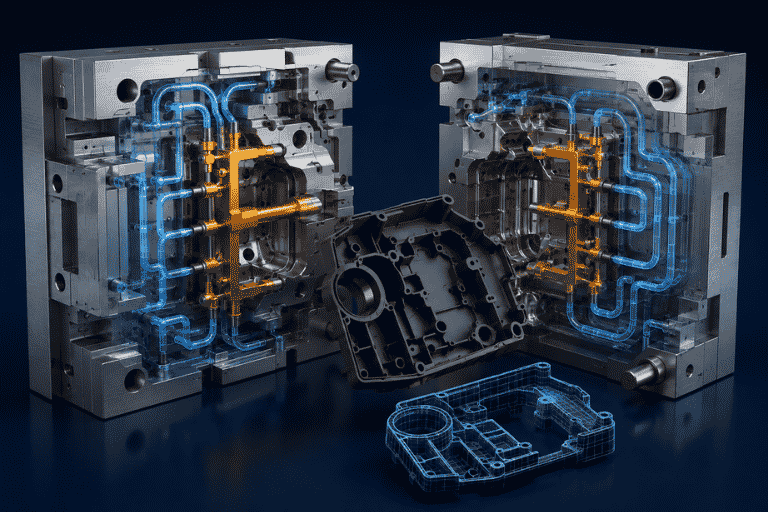

3D TIMON là hệ thống mô phỏng CAE tiên tiến phục vụ chuyên sâu cho công nghệ ép phun nhựa và các phương pháp tạo hình vật liệu polymer. Khác với các công cụ tính toán 2D truyền thống, 3D TIMON sử dụng thuật toán phân tích phần tử hữu hạn 3D thực sự để tính toán chính xác hành vi dòng chảy của nhựa nóng chảy trong không gian ba chiều khi đi qua hệ thống kênh dẫn và lòng khuôn phức tạp.
Thông qua 3D TIMON bản quyền, đội ngũ kỹ thuật có thể nhanh chóng thực hiện các tác vụ:
Phân tích trường tốc độ, nhiệt độ và áp suất của nhựa nóng chảy trong lòng khuôn.
Tự động xác định chính xác vị trí đường hàn (Weld Line) và các điểm bẫy khí (Air Trap).
Mô phỏng chính xác sự định hướng của sợi thủy tinh/sợi carbon trong nhựa gia cường.
Dự đoán sự co ngót không đồng đều và tính toán mức độ cong vênh (Warpage) sau khi tháo khuôn.
So sánh định lượng hiệu quả của các phương án bố trí cổng phun (Gate) và kênh dẫn nhựa.

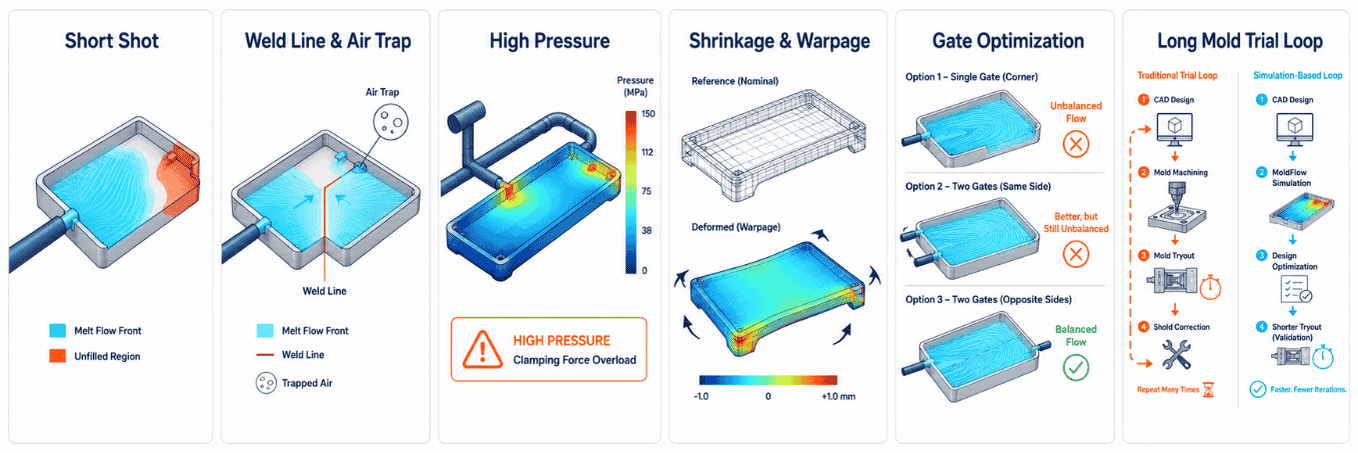

Thách thức: Nhựa bị đông đặc trước khi điền đầy toàn bộ lòng khuôn, gây ra hiện tượng thiếu liệu ở các vùng gân mỏng hoặc vị trí xa cổng phun.
Giải pháp 3D TIMON: Phân tích diễn biến dòng chảy và quá trình điền đầy theo thời gian, giúp kỹ sư điều chỉnh độ dày thành, thay đổi vị trí gate hoặc tăng áp suất phun phù hợp.
Thách thức: Hai dòng nhựa gặp nhau tạo thành đường hàn gây mất thẩm mỹ và giảm bền kết cấu; khí không thoát kịp gây cháy khuyết sản phẩm.
Giải pháp 3D TIMON: Dự đoán vị trí có nguy cơ xuất hiện đường hàn và bẫy khí để chủ động bố trí rãnh thoát khí (venting) hoặc thay đổi cổng phun đẩy đường hàn ra vùng không quan trọng.
Thách thức: Áp suất điền đầy quá cao có thể vượt khả năng của máy ép và làm tăng nguy cơ phát sinh ba via (flash).
Giải pháp 3D TIMON: Đánh giá tổn thất áp suất trên toàn hệ thống runner để tối ưu kích thước kênh dẫn và hỗ trợ đánh giá lực kẹp khuôn (clamping force) cần thiết.

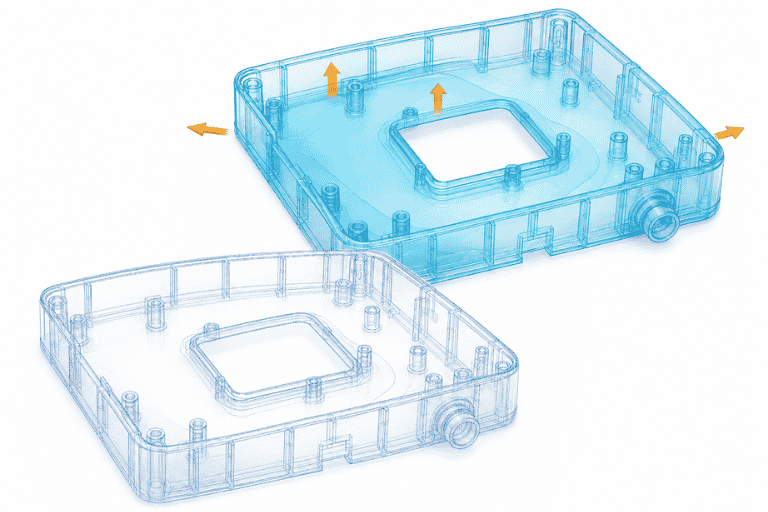

Thách thức: Sản phẩm sau khi nhả khuôn bị biến dạng, cong vênh, lệch kích thước so với bản vẽ CAD do làm nguội không đều hoặc co ngót bất đẳng hướng.
Giải pháp 3D TIMON: Phân tích nguyên nhân cong vênh do nhiệt độ, áp suất hay hướng sợi để đề xuất phương án bù khuôn (shrinkage compensation) hoặc tối ưu kênh làm mát.
Thách thức: Chọn sai số lượng và vị trí gate dẫn đến dòng chảy mất cân bằng, áp suất không đều giữa các lòng khuôn (multi-cavity).
Giải pháp 3D TIMON: Hỗ trợ tính năng Gate Optimization, chạy mô phỏng so sánh nhiều phương án bố trí gate chỉ trong thời gian ngắn.
Thách thức: Việc sửa khuôn nhiều lần trước khi đạt yêu cầu kỹ thuật có thể làm tăng chi phí phế phẩm, nhân công và kéo dài tiến độ giao hàng.
Giải pháp 3D TIMON: Phát hiện sớm rủi ro trên mô hình số để điều chỉnh thiết kế sản phẩm, khuôn và điều kiện ép trước khi thử khuôn thực tế.

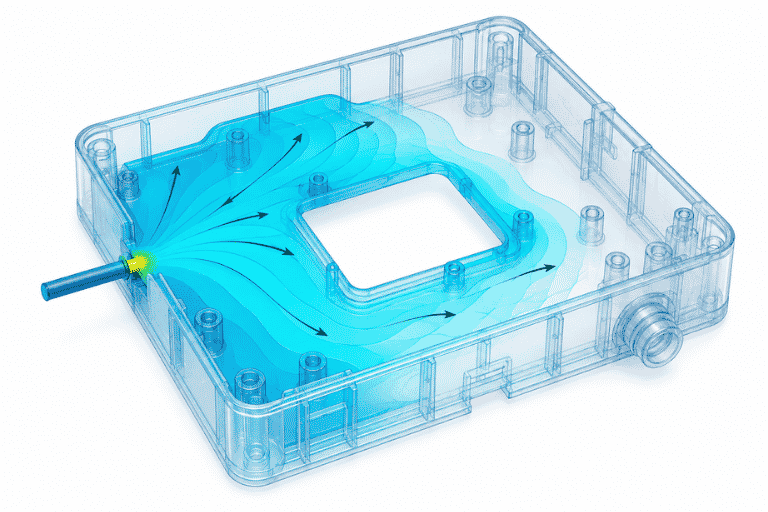

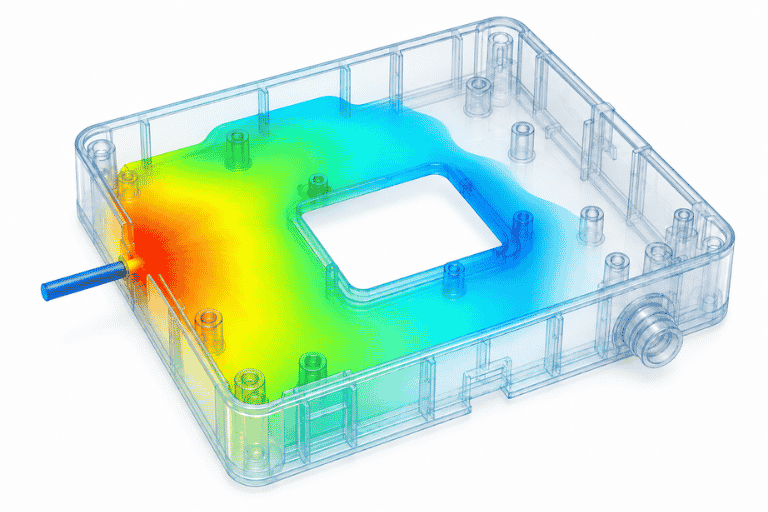

Mô phỏng hành vi điền đầy nhựa nóng chảy, tốc độ trượt, thời gian điền đầy và độ cân bằng dòng chảy giữa các Cavity.

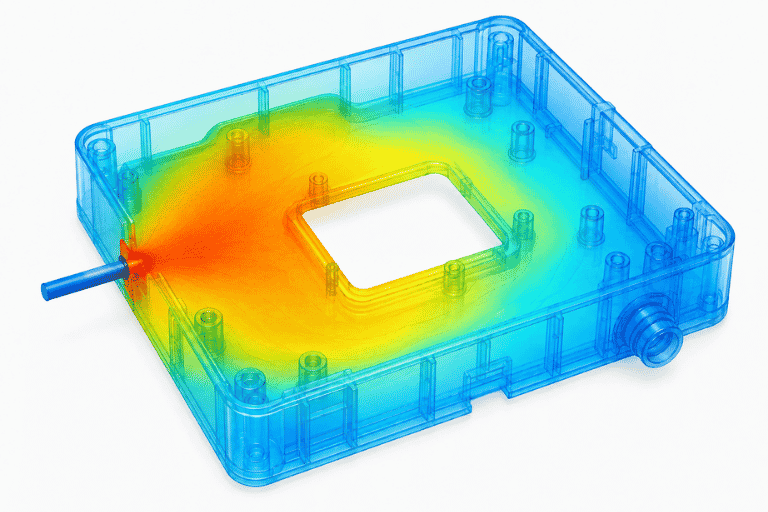

Đánh giá phân bố áp suất điền đầy, áp suất định hình và tổn thất áp suất từ vòi phun đến cuối lòng khuôn.
Phân tích trường nhiệt độ nhựa, chênh lệch nhiệt độ giữa các bề mặt khuôn và kiểm tra hiệu quả hệ thống làm mát.

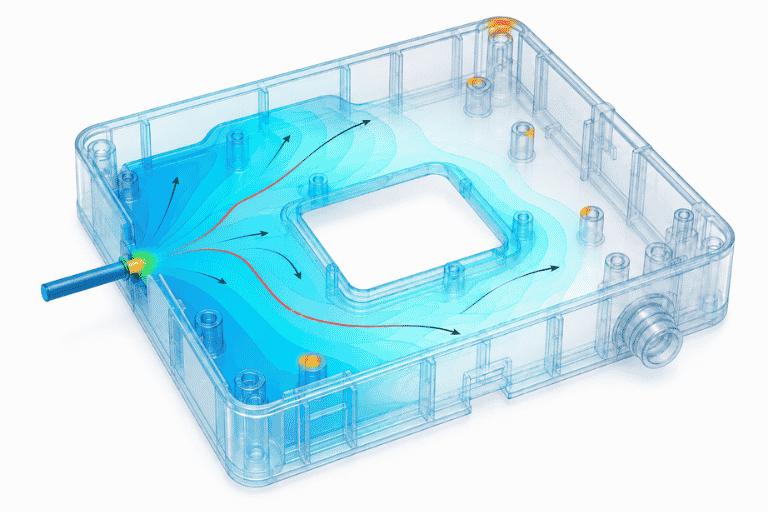

Tự động nhận diện vị trí, độ dài đường hàn và các điểm tích tụ khí trong lòng khuôn để chủ động đặt rãnh thoát khí.

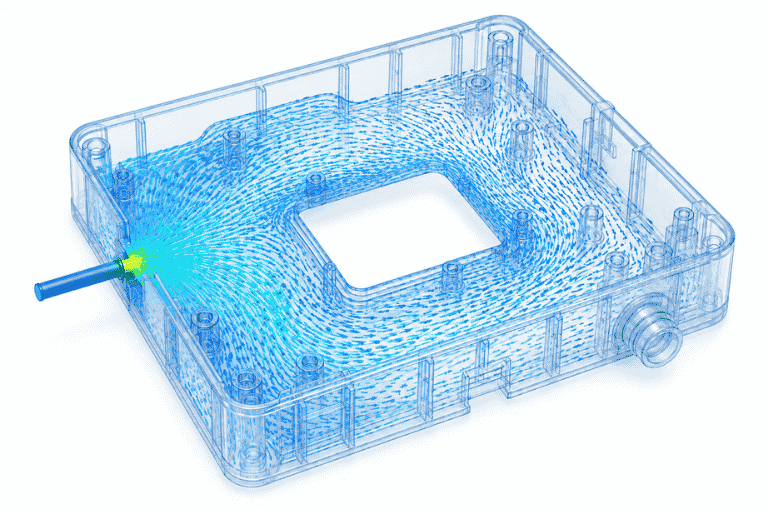

Phân tích sự sắp xếp và định hướng của sợi gia cường (sợi thủy tinh/carbon) ảnh hưởng đến độ bền và độ cong vênh.
Tính toán độ co ngót thể tích, dự đoán chính xác độ biến dạng cong vênh 3D và tách biệt từng nguyên nhân gây ra cong vênh.

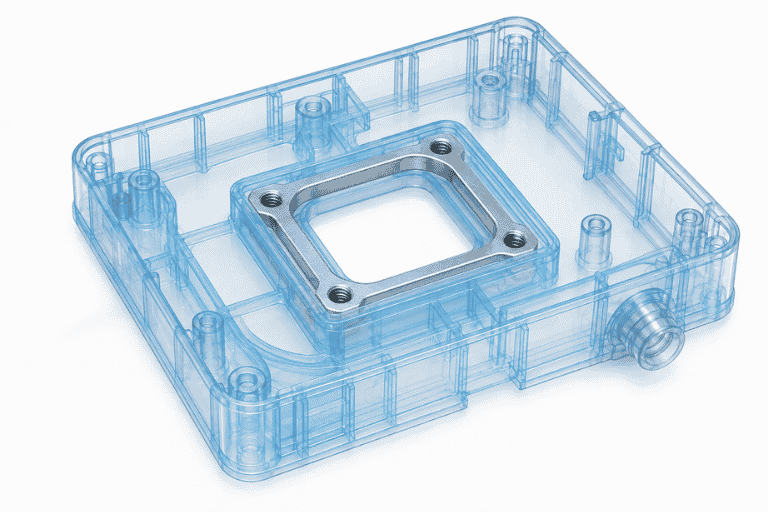

Mô phỏng quy trình ép phun có chèn chi tiết kim loại/nhựa cứng, đánh giá ứng suất nhiệt và sự dịch chuyển chi tiết insert.

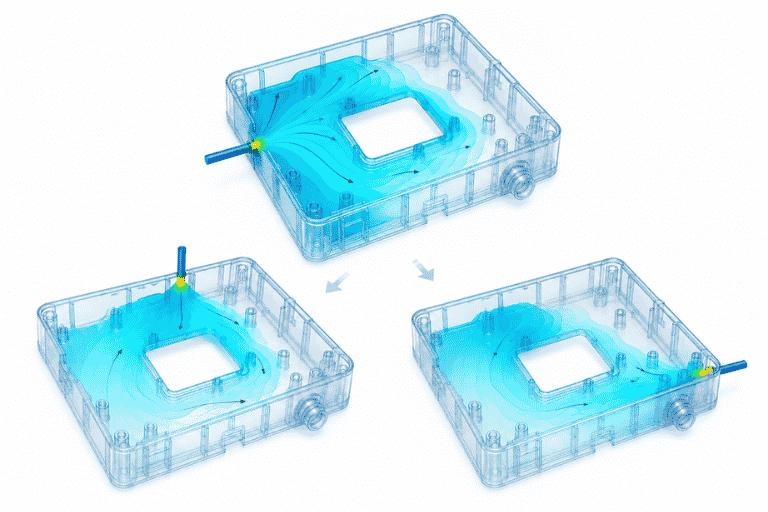

Công cụ tự động đề xuất và so sánh tính hiệu quả của các vị trí đặt cổng phun trên mô hình sản phẩm.

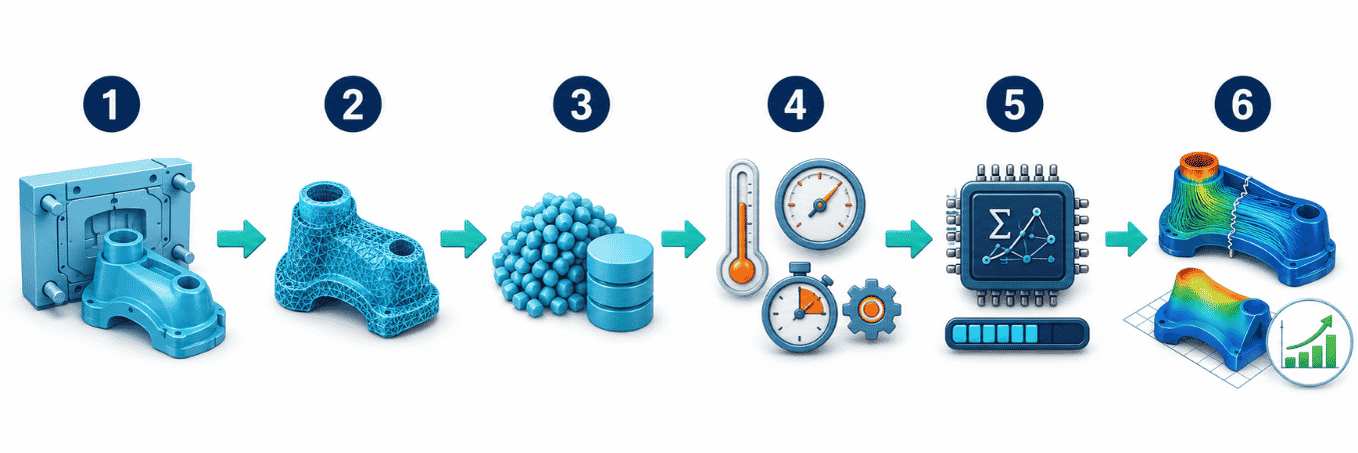

Nhập dữ liệu CAD (Import Geometry): Tải mô hình 3D sản phẩm, hệ thống kênh dẫn (Runner) và hệ thống làm mát (Cooling Channel) từ các phần mềm CAD (NX, Solid Edge, STEP, IGES…).
Tạo lưới phần tử (Meshing): Tạo lưới 3D cho mô hình sản phẩm và tinh chỉnh lưới tại vùng thành mỏng hoặc chi tiết nhỏ khi cần.
Khai báo vật liệu (Material Selection): Chọn loại nhựa từ cơ sở dữ liệu của 3D TIMON và kiểm tra các thông số vật liệu liên quan như độ nhớt, đặc tính p-v-T và tính chất nhiệt.
Thiết lập điều kiện ép (Process Conditions): Khai báo các thông số máy ép: nhiệt độ nhựa, nhiệt độ khuôn, thời gian phun, áp suất giữ (packing pressure), thời gian làm nguội.
Thực hiện tính toán (Solver Running): Hệ thống tính toán dòng chảy, truyền nhiệt và biến dạng trong quá trình ép phun theo điều kiện đã thiết lập.
Đánh giá kết quả & Tối ưu (Post-Processing): Trực quan hóa kết quả bằng biểu đồ màu, video động 3D. Tiến hành xuất báo cáo phân tích và điều chỉnh phương án thiết kế nếu cần.
Phân tích các chi tiết nội ngoại thất lớn (cản xe, bảng điều khiển), linh kiện dưới nắp capo chịu nhiệt và các hệ thống đầu nối (connector) yêu cầu độ chính xác cao.
Hỗ trợ xưởng khuôn tính toán bù co ngót, tối ưu hệ thống kênh dẫn nóng (Hot Runner) và kênh làm mát theo biên dạng (Conformal Cooling).
Nghiên cứu hành vi dòng chảy của nhựa gia cường sợi thủy tinh/carbon, phát triển vật liệu polymer mới.
Mô phỏng vỏ thiết bị điện tử và đầu nối (connector) có thành mỏng hoặc độ dày không đồng đều, hỗ trợ đánh giá các sản phẩm yêu cầu dung sai kích thước chặt chẽ.

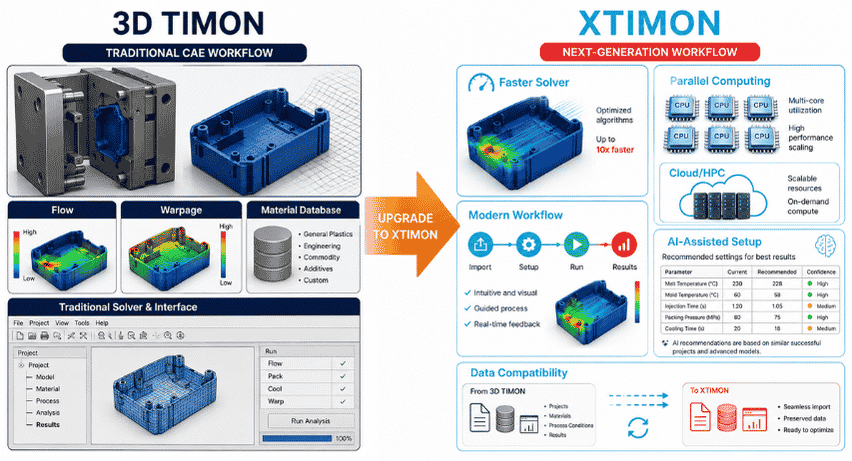

XTIMON™ là phiên bản nâng cấp của phần mềm mô phỏng dòng chảy nhựa 3D TIMON™ do Toray Engineering D Solutions phát triển. Theo hãng, XTIMON kết hợp dữ liệu phân tích, công nghệ AI, mẫu thiết lập mô phỏng và giao diện mới để hỗ trợ kỹ sư chuẩn bị và đánh giá phương án ép phun.
Với tư cách là đơn vị tư vấn và cung cấp các giải pháp phần mềm kỹ thuật uy tín tại Việt Nam, Top Solutions mang đến giải pháp toàn diện cho doanh nghiệp:
Tư vấn cấu hình & Mô-đun phù hợp: Khảo sát thực tế nhu cầu sản xuất của doanh nghiệp để đề xuất gói module tối ưu chi phí.
Chạy thử Demo trên sản phẩm thực tế: Hỗ trợ phân tích dùng thử trực tiếp trên bản vẽ CAD của khách hàng để đánh giá hiệu quả thực tế.
Cung cấp bản quyền chuẩn chính hãng: Đảm bảo quyền lợi về cập nhật phần mềm, nhận tài liệu kỹ thuật và thư viện vật liệu chính thức từ hãng Toray.
Đào tạo chuyển giao công nghệ: Đào tạo bài bản từ cơ bản đến nâng cao cho đội ngũ kỹ sư, hướng dẫn đọc hiểu báo cáo và đưa ra phương án xử lý lỗi.
Tư vấn nâng cấp hệ thống: Hỗ trợ các doanh nghiệp đang dùng 3D TIMON lộ trình chuyển đổi mượt mà lên nền tảng XTIMON thế hệ mới.
Quý doanh nghiệp vui lòng điền thông tin bên dưới. Chuyên gia mô phỏng ép phun nhựa của Top Solutions sẽ liên hệ tư vấn và gửi báo giá trong thời gian sớm nhất.
3D TIMON là phần mềm CAE dùng để mô phỏng dòng chảy nhựa, áp suất, nhiệt độ, hướng sợi gia cường, độ co ngót và hiện tượng cong vênh trong quá trình ép phun nhựa, giúp tối ưu thiết kế sản phẩm và khuôn mẫu.
Có. Phần mềm sử dụng phương pháp phần tử hữu hạn 3D để dự đoán chính xác mức độ biến dạng cong vênh sau khi tháo khuôn, đồng thời bóc tách rõ ràng nguyên nhân cong vênh do chênh lệch nhiệt độ, áp suất hay do định hướng sợi.
Có. 3D TIMON cung cấp mô-đun chuyên dụng để phân tích quy trình Insert Molding, giúp đánh giá sự truyền nhiệt, ứng suất dư và sự biến dạng của chi tiết chèn kim loại/nhựa trong lòng khuôn.
XTIMON là phiên bản nâng cấp của 3D TIMON, với các cải tiến về phân tích, giao diện và tính năng hỗ trợ AI. Theo Toray, người dùng 3D TIMON có thể chuyển sang XTIMON và kế thừa dữ liệu phân tích hiện có. Tuy nhiên, khả năng hỗ trợ từng mô-đun và cấu hình có thể khác nhau; doanh nghiệp nên xác nhận phiên bản, mô-đun và yêu cầu hệ thống trước khi nâng cấp.
Hoàn toàn được. Top Solutions cung cấp khóa đào tạo bài bản cùng dịch vụ hỗ trợ kỹ thuật đồng hành, giúp đội ngũ kỹ sư của doanh nghiệp nhanh chóng làm chủ phần mềm và tự thực hiện các bài toán phân tích thực tế.
